筒式拉壓力傳感器采用筒式、柱式結構形式。內外螺紋作成載連接,具有抗偏、抗側能力、精度高、性能穩定性強等特點。筒式拉壓力傳感器以**筒狀彈性體**為核心,原理是受拉或受壓時,筒體產生軸向形變使應變片電阻變化,經轉換輸出與力值成正比的電信號,可雙向測力。 特點:結構強度較高,量程覆蓋較廣(從幾十公斤到數噸);抗偏載能力優于膜盒式,精度穩定;安裝便捷,適用于中型裝配力檢測、工業自動化設備力控制、中小型稱重等場景。
廣泛應用于各種拉伸力和壓縮力的測量。適用于各種量程的料斗秤、皮帶秤和電子測力系統。

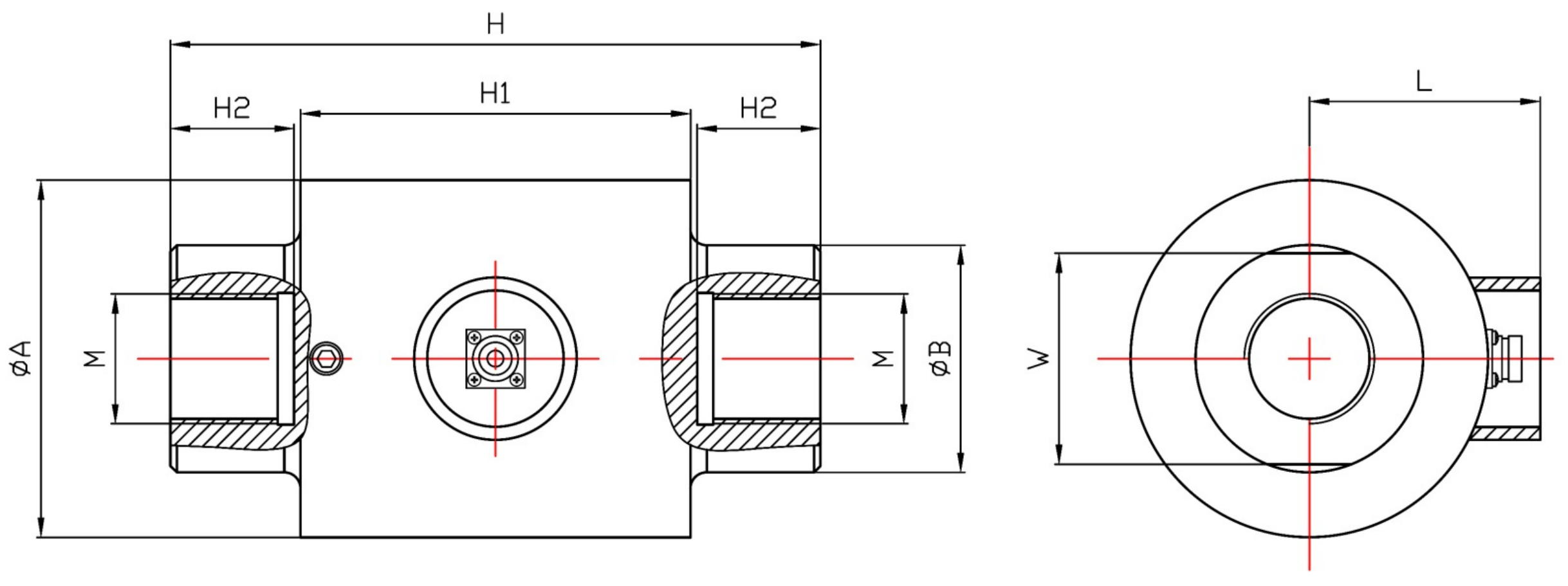

量 程 | ΦA | H | H1 | H2 | ΦB | W | M | L |
10~30t | Φ110 | 220 | 120 | 40 | Φ70 | 65 | M40x3 | 75 |
50~100t | Φ155 | 324 | 200 | 72 | Φ115 | 104 | M74x4 | 98 |
150~200t | Φ200 | 420 | 240 | 100 | Φ166 | 154 | M110x6 | 125 |
250~300t | Φ238 | 500 | 280 | 120 | Φ190 | 180 | M130x6 | 144 |
傳感器接線示意圖: 傳感器受力圖:
參 數 | 技術參數 | 參 數 | 技術參數 |
量程 | 10t~300t | 輸出電阻 | 700±5Ω |
輸出靈敏度 | 1.5±0.05mV/V | 工作溫度范圍 | -20~+70℃ |
非線性 | ±0.3~±0.5%F.S. | 安全過載 | 150%F·S |
滯后誤差 | ±0.3%F.S. | 絕緣電阻 | ≥2000MΩ |
重復性誤差 | ±0.3%F.S. | 激勵電壓 | 5V~12V |
蠕變 | ±0.3%F.S. | 防護等級 | IP65、IP66 |
零點溫度系數 | ±0.1%F.S./10℃ | 材質 | 合金鋼、不銹鋼 |
靈敏度溫度系數 | ±0.1%F.S./10℃ | 線纜 | Φ5x3m |
輸入電阻 | 750±30Ω |
零售: 聯系客服-咨詢產品參數-確認產品型號-付款-物流發貨-簽收
大客戶: 聯系客服-咨詢行業解決方案-確認產品型號參數-簽訂相關技術合同-付款-物流發貨-簽收
1.隆旅為客戶提供安裝調試服務,以及其他技術咨詢,必要時技術人員可上門提供技術培訓。客戶如有技術上疑問,技術人員將在4個小時內給出回復。
2.隆旅產品嚴格按照ISO9001國際質量體系設計生產,傳感器產品質保1年.儀表類產品質保3年,7天退換貨,終身維修。(人為損壞不在質保范圍,定制產品無質量問題不退不換。)
3.因質量問題造成的退換貨,隆旅將承擔退換貨運費。非質量問題退換貨費用將由客戶承擔。
注:質量問題是指功能,尺寸、指標、安裝方式等定制參數未按照客戶提出的要求定制,功能不符,尺寸誤差,精度不準(誤差范圍內除外)。
定制產品需雙方確認圖紙后加工生產,如產品不符合客戶要求需在二周內提出書面異議,客戶未按規定期限提出異議視為驗收合格。
如在期限內提出異議,雙方確認后確屬產品質量問題或未按雙方確認后的要求生產,可調換或退款。如無質量問題,且發貨型號與合同簽訂型號完整無誤,則不提供退換貨服務。
4. 返廠維修的產品將在3個工作日內出具檢測結果,7個工作日內完成維修。
